Stellen Sie sich vor, der Netzbetreiber kommt vorbei, um den neuen Smart Meter zu installieren. Doch plötzlich stoppt er: Der alte Zählerschrank passt nicht mehr, die Verkabelung ist veraltet oder es fehlt schlichtweg der nötige Freiraum für die Arbeit. Das ist kein fiktives Szenario, sondern passiert täglich in deutschen Häusern. Die Zeiten des analogen Drehscheibenzählers sind endgültig vorbei. Heute regeln strenge Vorgaben, wie ein Zählerplatz ist die standardisierte Schnittstelle zwischen dem öffentlichen Stromnetz und der privaten Hausinstallation aussehen muss.
Diese Regeln finden sich hauptsächlich in der VDE-AR-N 4100. Wer sein Haus saniert, neu baut oder einfach nur den Zähler tauschen lässt, muss diese Normen kennen. Sonst drohen teure Nachbesserungen oder sogar die Ablehnung der Installation durch den Versorger. In diesem Artikel zeigen wir Ihnen genau, was die Normen verlangen, wie viel Platz Sie wirklich brauchen und wo die häufigsten Fehler liegen.
Was sagt die VDE-AR-N 4100 eigentlich vor?
Die VDE-AR-N 4100:2019-04 ist die aktuelle Bibel für alle, die einen Zählerplatz bis 63 Ampere planen. Entwickelt wurde sie vom Forum Netztechnik/Netzbetrieb (FNN) des Verbands der Elektrotechnik (VDE). Das Ziel war klar: Einheitlichkeit. Früher gab es je nach Region und Netzbetreiber unterschiedliche Anforderungen. Das führte zu Chaos bei Handwerkern und Verwirrung bei Bauherren.
Mit dieser Norm wird geregelt, wie die Messeinrichtung - also der elektronische Haushaltszähler (eHZ) - eingebaut werden muss. Sie definiert die Abmessungen, die Montagehöhe und die technischen Anschlussbedingungen. Wichtig ist auch der Unterschied zur älteren VDE-AR-N 4101. Während die 4101 eher allgemeine Mindestanforderungen beschrieb, präzisiert die 4100 jedes Detail, von der Höhe der Schienen bis zum Schutz gegen Berührung.
Eine zentrale Neuerung betrifft den Abschlusspunkt Zählerplatz (APZ). Früher durfte dieser Punkt manchmal außerhalb des eigentlichen Schrankes liegen. Heute? Nein. Der APZ muss zwingend innerhalb der Zähleranlage integriert sein und über eine eigene, plombierbare Abdeckung verfügen. Das dient dem Schutz vor unbefugtem Zugriff und stellt sicher, dass nur autorisiertes Personal die Verbindung zwischen Netz und Haus trennen kann.
Maße und Abmessungen: So groß muss der Zählerplatz sein
Hier scheitern viele Sanierungsprojekte. Man denkt, man könnte den alten kleinen Kasten einfach austauschen. Doch die neuen Messeinrichtungen benötigen mehr Raum. Schauen wir uns die genauen Werte an:
- Gesamthöhe des Zählerfeldes (ZF): Muss exakt 450 mm betragen.
- Bereich für die Messeinrichtung: Davon entfallen 300 mm auf den eigentlichen Zähler (eHZ).
- Raum für Zusatzanwendungen (RfZ): Die restlichen 150 mm oben sind reserviert. Hier können später Module für Smart-Home-Anbindungen oder weitere Steuergeräte platziert werden.
- Montagehöhe: Die Mitte der Mess- und Steuereinrichtung muss mindestens 80 cm und darf maximal 1,80 m über dem Boden liegen. Dies gewährleistet, dass die Bedienung für fast jeden Menschen ergonomisch möglich ist.
Aber das Zählerfeld ist nur ein Teil des Ganzen. Der gesamte Zählerschrank ist das Gehäuse, das den Zählerplatz und die Verteilung schützt muss so dimensioniert sein, dass er diese Felder plus weitere Komponenten unterbringt. Oft reicht dafür eine Bauhöhe von 7 Modulen (ca. 1050 mm), besonders wenn eine BKE-I-Kassette verwendet wird. Achten Sie darauf, dass die Breite immer ein Vielfaches von 250 mm beträgt, da es sich um ein Rastersystem handelt.
Platzbedarf im Gebäude: Arbeitsräume und Zugänge
Selbst wenn der Schrank perfekt gemessen ist, kann die Installation scheitern, wenn der Elektriker nicht dorthin kommt. Die Normen schreiben strikte Vorgaben für den Arbeitsbereich ist der freie Raum rund um den Zählerplatz, der für Wartung und Austausch nötig ist vor. Diese Zahlen sollten Sie bereits beim Planen einer Nische oder beim Kauf eines Hauses im Hinterkopf behalten:
- Freie Tiefe: Mindestens 1,20 Meter vor dem geöffneten Schrank. Das ist der Abstand, den der Monteur braucht, um mit Werkzeugen arbeiten zu können.
- Freie Breite: Mindestens 1,00 Meter seitlich, entsprechend der Breite des Schrankes.
- Freie Höhe: Durchgängig 2,00 Meter über dem Boden.
In Altbauten ist dies oft ein Problem. Enge Treppenhäuser oder kleine Hausanschlussräume lassen diese Maße kaum zu. Laut einer Umfrage des Fachverbands Elektro- und Informationstechnik Baden-Württemberg entstehen in 68 % der Fälle Anpassungskosten, weil dieser Arbeitsbereich fehlte. Wenn Sie keinen Platz haben, müssen Sie möglicherweise den gesamten Schrank an einen anderen Ort im Haus verlegen - eine kostspielige Maßnahme, die frühzeitig geplant werden sollte.
Zusätzlich muss der Standort leicht zugänglich sein. Ideal sind Hausanschlussnischen nach DIN 18012 oder geeignete Hausanschlussräume. In Treppenräumen dürfen Zählerplätze nur in speziellen Nischen untergebracht werden, wobei die Rettungswegbreite eingehalten werden muss. Prüfen Sie auch die Landesbauordnung und Feuerungsverordnungen Ihres Bundeslandes, da hier lokale Unterschiede bestehen können.
Verdrahtung und technische Details
Nicht nur das Gehäuse zählt, auch die Kabel spielen eine entscheidende Rolle. Die Hauptleitung, die vom Netzanschlusskasten zum Zählerplatz führt, muss robust sein. Für die meisten Einfamilienhäuser gilt:
- Kabelquerschnitt: Mindestens 10 mm² Kupfer (Typ H07V-K) sind Standard.
- Erhöhte Belastung: Liegt der Dauerstrom zwischen 32 A und 44 A, müssen Sie auf 16 mm² aufstocken.
- Hochlast-Anlagen: Bei Betriebsströmen über 63 A oder Dauerströmen über 44 A reicht die direkte Messung nicht mehr aus. Hier ist eine Wandlermessung nach DIN VDE 0603-2-2 erforderlich.
Ein weiterer kritischer Punkt ist die Aufteilung des PEN-Leiters. In TN-Systemen (der häufigste Erdungstyp in Deutschland) muss der kombinierte Schutz- und Neutralleiter ab der Einspeisung im Gebäude getrennt werden. Das bedeutet: Im unteren Anschlussraum des Zählerplatzes müssen Sie ein 5-poliges Sammelschienensystem (L1, L2, L3, N, PE) vorsehen. Vergessen Sie das, ist die Anlage nicht normgerecht.
Auch die Schutzart des Gehäuses ist wichtig. Ein Mindestwert von IP31 nach DIN VDE 0603-1 ist vorgeschrieben. Das schützt vor festem Fremdkörperabstand von 2,5 mm und senkrecht fallendem Wasser. In feuchten Bereichen oder im Außenbereich empfehlen Experten jedoch höhere Klassen wie IP44 oder IP54, um Schäden durch Spritzwasser zu vermeiden.
| Parameter | Vorgabe / Wert | Begründung / Hinweis |
|---|---|---|
| Höhe Zählerfeld (ZF) | 450 mm | Standardisiertes Modulmaß |
| Höhe für eHZ | 300 mm | Platz für den elektronischen Zähler |
| Höhe RfZ | 150 mm | Zukunftssicherheit für Zusatzmodule |
| Montagehöhe (Mitte) | 0,80 m - 1,80 m | Ergonomie und Sicherheit |
| Arbeitsfläche (Tiefe) | Min. 1,20 m | Notwendig für Wartungsarbeiten |
| Kabelquerschnitt (Standard) | 10 mm² | Für Ströme bis ca. 32-44A |
Häufige Fehler und Fallstricke
Aus der Praxis wissen wir, wo es knirscht. Ein Elektromeister aus München berichtete kürzlich, dass in fast der Hälfte seiner Sanierungsprojekte der alte Zählerplatz nicht den aktuellen Ansprüchen genügte. Der häufigste Fehler? Eine unzureichende Höhe des Abschlusspunkts Zählerplatz (APZ). Er muss mindestens 300 mm hoch sein. Ist er kleiner, passt die moderne Sicherungskassette nicht rein.
Ein weiterer Stolperstein ist die Position des Hauptschalters. Bei sogenannten 3-Punkt-Zählern muss dieser zwingend im Anschlussraum des Anschlussnehmers (AAR) sitzen. Viele Handwerker montieren ihn noch im oberen Bereich, was heute falsch ist. Auch laienbedienbare Trennvorrichtungen fehlen oft in Bestandsanlagen. Ohne diese Vorrichtung kann der Kunde seine Anlage nicht sicher spannungsfrei schalten, was bei Arbeiten an Solaranlagen oder Ladestationen problematisch ist.
Achten Sie zudem auf die Temperatur. Zählerplätze sind für Umgebungstemperaturen von 25 °C (gelegentlich 30 °C) ausgelegt. Installieren Sie den Schrank direkt neben einer Heizung oder in einem unbeheizten Dachboden ohne Isolierung, kann die Elektronik Schaden nehmen oder die Messgenauigkeit leiden.
Zukunftssicherheit: Smart Home und E-Mobilität

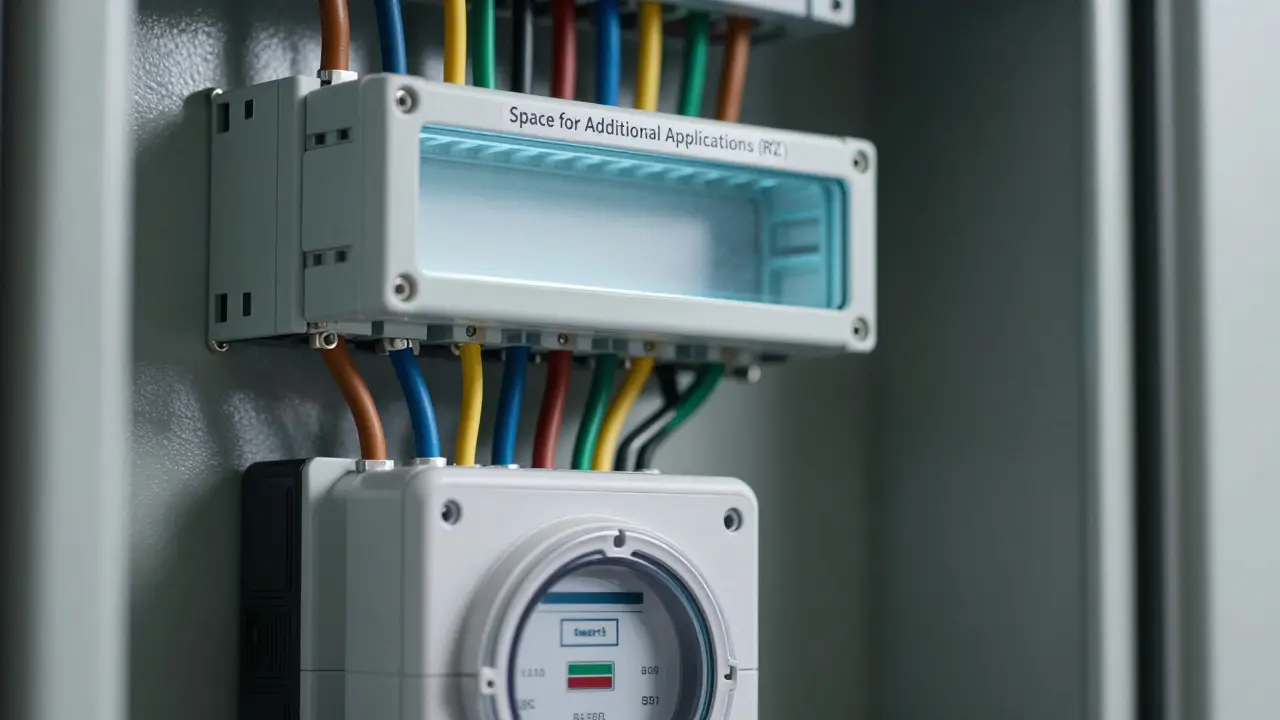

Die Energiewende verändert unsere Häuser. Immer mehr Haushalte bekommen Photovoltaikanlagen auf dem Dach und laden elektrisch. Die VDE-AR-N 4100 hat das bereits bedacht, indem sie den "Raum für Zusatzanwendungen" (RfZ) vorsieht. Dieser leere Raum über dem Zähler ist kein Zufall. Dort können später Kommunikationsmodule für Smart-Grid-Anwendungen oder Steuergeräte für Wallboxen eingebaut werden.
Laut Prognosen des Westnetzes werden bis 2030 Milliarden Euro in die Umrüstung von Bestandszählerplätzen fließen. Der Grund: Alte Analoganlagen können nicht ferngelesen werden und unterstützen keine intelligenten Lastverteilungen. Wenn Sie jetzt neu bauen oder sanieren, nutzen Sie die Chance. Investieren Sie in einen modulare Aufbau, der Erweiterungen erlaubt. So vermeiden Sie in fünf Jahren, den ganzen Schrank wieder öffnen zu müssen, nur weil eine neue Wallbox nicht angesteuert werden kann.
Experten kritisieren zwar, dass die aktuellen Normen noch nicht vollständig auf hohe Ladeleistungen von E-Autos (über 11 kW) eingehen, aber die Basis mit der VDE-AR-N 4100 ist solide. Sie schaffen den Rahmen, in dem zukünftige Technologien nahtlos integriert werden können.
Fazit: Vorsorge spart Geld
Ein korrekt gebauter Zählerplatz ist die Grundlage für Ihre Stromversorgung. Ignorieren Sie die Maße der VDE-AR-N 4100 auf eigene Gefahr. Die Folge sind meist teure Nachbesserungen, die weit über den Preis eines neuen Zählerschrankes liegen. Planen Sie genug Tiefe für den Arbeitsbereich, verwenden Sie dicke Kabel und lassen Sie den Abschlusspunkt Zählerplatz korrekt integrieren. So sind Sie nicht nur normgerecht, sondern auch zukunftssicher.
Muss ich meinen alten Zählerplatz unbedingt tauschen?
Nicht zwingend sofort, aber sehr wahrscheinlich bald. Solange Ihr alter Zähler funktioniert und der Netzbetreiber ihn noch akzeptiert, müssen Sie nichts tun. Sobald jedoch ein Wechsel auf einen Smart Meter ansteht oder Sie größere Änderungen an Ihrer Elektroanlage vornehmen, prüft der Netzbetreiber die Konformität mit der VDE-AR-N 4100. Fehlt diese, muss der Platz nachgerüstet oder ersetzt werden.
Wer bezahlt den neuen Zählerplatz?
Das hängt vom Alter der Installation und der Ursache des Austauschs ab. Grundsätzlich trägt der Anschlussnehmer (Sie) die Kosten für den Zählerplatz selbst, da er Teil Ihrer Hausinstallation ist. Der Netzbetreiber übernimmt oft die Kosten für den Zähler und die Kommunikationseinheit. Wenn der Tausch aufgrund technischer Mängel Ihrerseits nötig ist, zahlen Sie alles. Bei gesetzlichen Auflagen (wie dem Smart-Meter-Rollout) gibt es teilweise Förderungen oder Kostenteilungsmodelle, die Sie mit Ihrem Versorger klären sollten.
Kann ich den Zählerplatz selbst umbauen?
Nein, absolut nicht. Arbeiten am Zählerplatz berühren das öffentliche Hochspannungsnetz (beim Übergang ins Haus). Nur zertifizierte Elektrofachkräfte und autorisierte Mitarbeiter des Netzbetreibers dürfen hier tätig sein. Selbstversuche sind lebensgefährlich und strafbar.
Was ist der Unterschied zwischen VDE-AR-N 4100 und 4101?
Die VDE-AR-N 4101 beschreibt allgemeine Mindestanforderungen an Zählerplätze. Die neuere VDE-AR-N 4100:2019-04 ist spezifischer und detaillierter. Sie harmonisiert die Schnittstellen für Zähler bis 63 A und legt exakte Maße für das Zählerfeld und den Abschlusspunkt fest. Für Neubauten und moderne Sanierungen ist die 4100 der relevante Standard.
Wie viel Platz brauche ich wirklich vor dem Zähler?
Sie benötigen einen freien Arbeitsbereich von mindestens 1,20 Metern Tiefe vor dem geöffneten Schrank. Dazu kommen 1,00 Meter Breite und 2,00 Meter Höhe. Dieser Raum muss dauerhaft frei bleiben und darf nicht durch Möbel, Heizkörper oder andere Gegenstände blockiert werden.
