Stellen Sie sich vor, Ihre Pumpe arbeitet auf Hochtouren, die Rechnung kommt hoch, doch im Flur ist es eiskalt und im Schlafzimmer fast zu warm. Das klingt nach einem typischen Problem bei der Heizungsmodernisierung. Oft liegt die Ursache nicht in einem defekten Kessel oder einer schlechten Dämmung, sondern in einer unbalancierten Wasserverteilung. Hier kommt der Hydraulikplan ins Spiel. Er ist keine bloße Skizze, sondern das technische Regelwerk Ihrer Anlage. Ohne ihn fließt das warme Wasser dorthin, wo der Weg am wenigsten Widerstand bietet - meist direkt zurück zum Rücklauf, statt in die entfernten Heizkörper.

In diesem Artikel erkläre ich Ihnen, wie ein professioneller Hydraulikplan aufgebaut ist. Wir schauen uns an, welche Rolle Verteiler, Stränge und Ventile spielen und warum diese Dokumentation entscheidend für Energieeinsparungen von bis zu 15 % ist.

Was genau ist ein Hydraulikplan?

Ein Hydraulikplan ist ein schematisches Planungstool, das alle Rohrleitungen, Armaturen und Pumpen einer Heizungsanlage mit exakten Werten dokumentiert. Es geht hier nicht um grobe Skizzen, sondern um präzise Daten. Der Plan zeigt Volumenströme in Litern pro Stunde (l/h), Druckverluste in Kilopascal (kPa) und die spezifischen Einstellwerte für jedes Ventil.

Laut den Fachregeln der Wirtschaftsvereinigung Gebäude und Energie (VdZ) sowie dem klimaaktiv-Leitfaden ist dieser Plan die Grundlage für den sogenannten hydraulischen Abgleich. Stellen Sie sich das Wasser in Ihren Rohren wie Verkehr auf einer Autobahn vor. Wenn eine Ausfahrt frei ist, stürzen alle Autos dort hin, während andere Ausfahrten leer bleiben. Der Hydraulikplan regelt diesen „Verkehr“, indem er Engpässe künstlich schafft (durch Ventile), damit jeder Heizkörper genau die Menge Wasser bekommt, die er benötigt.

Die drei Ebenen des Plans: Von der Quelle zur Wand

Um einen Hydraulikplan zu verstehen, muss man die Struktur der Anlage kennen. Nach DIN EN 12828 und den VdZ-Richtlinien unterteilt sich das System in drei logische Ebenen:

1. Wärmeerzeuger: Hier entsteht die Wärme (Kessel, Wärmepumpe). Im Plan wird die Gesamtfördermenge der Pumpe definiert.
2. Verteilnetz: Dies umfasst die Hauptstränge, Steigleitungen und Heizkreisverteiler. Hier wird das Wasser aufgeteilt.
3. Wärmeübergabe: Die Endpunkte, also Heizkörper oder Flächenheizkreise, wo die Wärme an den Raum abgegeben wird.

Jede Ebene hat ihre eigenen Anforderungen an den Plan. Während beim Wärmeerzeuger die Pumpenkennlinie im Vordergrund steht, geht es im Verteilnetz um die Aufteilung der Ströme und bei der Wärmeübergabe um die Feineinstellung an den Thermostatventilen.

Heizkreisverteiler: Das Herzstück der Verteilung

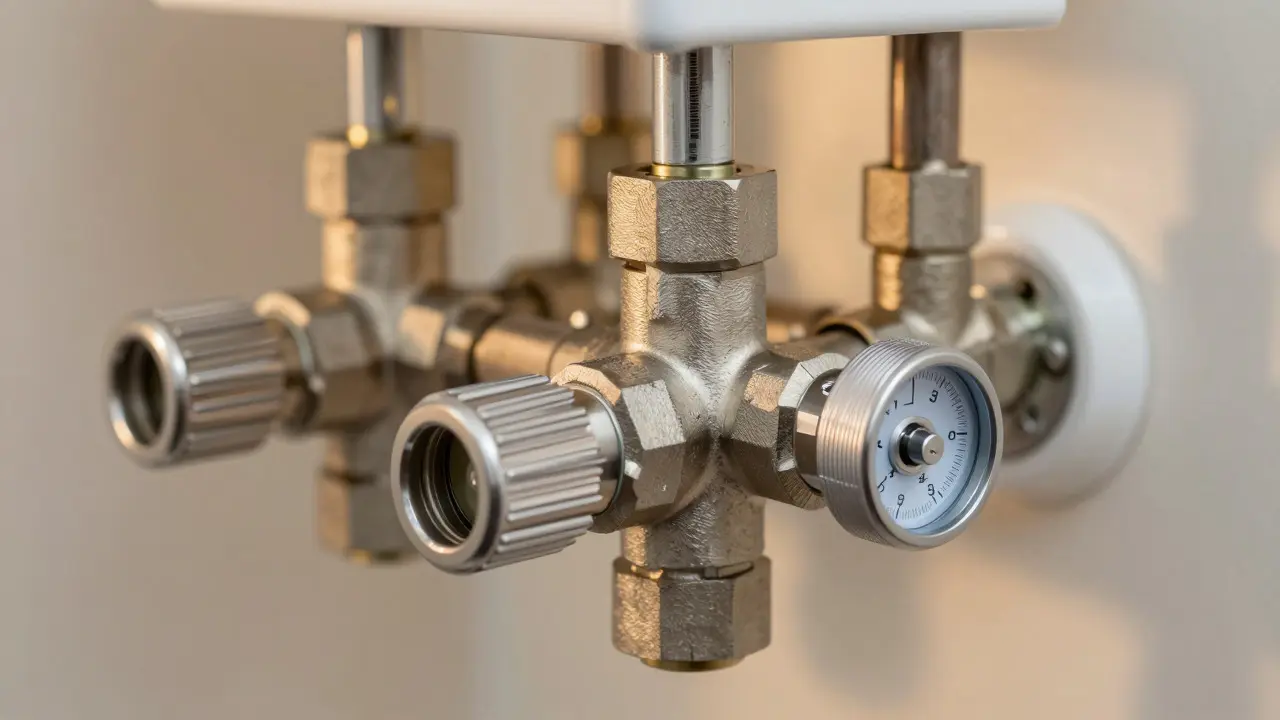

Der Heizkreisverteiler ist das zentrale Bauteil, das die Gesamtfördermenge der Pumpe auf mehrere parallel geschaltete Kreise aufteilt. In einem Hydraulikplan wird er als Symbol mit mehreren abgehenden Linien dargestellt. Aber was bedeutet das konkret für die Planung?

Jeder einzelne Kreis am Verteiler benötigt eine eigene Regulierung. Bei Fußbodenheizungen liegen die Volumenströme typischerweise zwischen 30 und 200 l/h pro Kreis. Bei klassischen Heizkörperkreisen sind es oft 50 bis 300 l/h. Diese Werte müssen im Plan stehen. Warum? Weil der Installateur sonst nur raten kann, wie weit er die Heizkreis-Regulierventile öffnen muss.

Ein häufiger Fehler in der Praxis ist die Annahme, dass alle Kreise gleich lang sind und daher gleich viel Wasser bekommen. Das stimmt selten. Ein langer Kreis im Keller hat mehr Reibungswiderstand als ein kurzer Kreis im Dachgeschoss. Ohne eingestellte Regulierventile am Verteiler würde der kurze Kreis „überflutet“ und der lange bliebe kalt. Der Hydraulikplan weist jedem Register am Verteiler seinen Soll-Volumenstrom zu (z. B. „Verteiler EG, Strang 3, 420 l/h").

Stränge und Steigestränge: Die großen Adern

Wenn wir vom Verteiler weggehen, treffen wir auf die Stränge oder Steigestränge. In Mehrfamilienhäusern gibt es oft mehrere solcher Hauptadern, die verschiedene Etagen oder Flügel versorgen. Im Hydraulikplan werden diese Stränge mit definierten Massenströmen (kg/h) und Temperaturdifferenzen (Kelvin) versehen.

Wie berechnet man diese Werte? Man addiert die Heizlasten aller Räume, die an diesen Strang angeschlossen sind. Nehmen wir an, ein Strang versorgt fünf Zimmer mit insgesamt 5 kW Heizleistung. Bei einer angenommenen Temperaturspreizung von 20 Kelvin (Vorlauf 70 °C, Rücklauf 50 °C) ergibt sich daraus ein bestimmter Volumenstrom. Dieser Wert wird im Plan eingetragen.

Wichtig ist auch die Bestimmung der Pumpenförderhöhe. Diese hängt von der Leitungslänge und den Widerständen der Armaturen ab. Die VdZ-Broschüre empfiehlt, die Förderhöhe des „ungünstigsten Strangs“ (meist der längste oder engste) als Maßstab für die gesamte Pumpe zu nehmen. Typische Werte liegen bei 3,0 m bis 6,0 m Wassersäule. Ist die Förderhöhe größer als 1,5 m, sollten im Plan zudem Strang-Differenzdruckregler vorgesehen werden.

Ventile: Die Steuerorgane der Anlage

Ventile sind im Hydraulikplan nicht einfach nur Symbole, sondern aktive Regelungselemente. Man unterscheidet hier mehrere Gruppen, die unterschiedliche Aufgaben haben:

• Thermostatventile: Sitzen direkt am Heizkörper und reagieren auf die Raumtemperatur.
• Strangregulierventile: Sind festeinstellbare Drosselventile am Anfang eines Strangs. Sie begrenzen den maximalen Durchfluss.
• Differenzdruckregler: Halten den Druckunterschied zwischen Vor- und Rücklauf konstant, unabhängig davon, wie viele Thermostatventile gerade geschlossen sind.
• Absperrventile: Zum vollständigen Abschalten eines Kreises bei Wartung.

Die Wahl zwischen statischem und dynamischem Abgleich ist entscheidend. Bei einem statischen Abgleich werden die Strangregulierventile einmalig auf einen berechneten Kv-Wert eingestellt (z. B. Stufe 2,3). Das funktioniert gut, wenn die Pumpe konstant läuft. Bei modernen Anlagen mit variabler Pumpe und vielen Thermostatventilen ist jedoch ein dynamischer Abgleich mit Differenzdruckreglern oft besser. Diese Regler sorgen dafür, dass der Druck im Netz stabil bleibt, selbst wenn Nutzer in verschiedenen Zimmern heizen oder kühlen.

Im Hydraulikplan muss für jedes Ventil der Sollwert stehen. Beispiel: „Strang A1, DN25, 950 l/h, Differenzdruckregler auf 10 kPa eingestellt“. Ohne diese Angabe ist eine spätere Kontrolle unmöglich.

Berechnungsschritte: Vom Rohbau zum fertigen Plan

Wie erstellt man nun diesen Plan? Die VdZ und Hersteller wie Danfoss empfehlen einen strukturierten Prozess, der meist aus sechs Schritten besteht:

1. Raumweise Heizlastberechnung: Ermittlung des Wärmebedarfs jedes einzelnen Raums.
2. Bewertung der Heizflächen: Auswahl der richtigen Heizkörper oder Festlegung der Rohrleitungslängen bei Fußbodenheizungen.
3. Zonierung: Einteilung der Anlage in Stränge und Verteilergruppen.
4. Ermittlung der Massenströme: Berechnung des benötigten Wasserdurchflusses basierend auf der Heizlast und der Temperaturspreizung.
5. Druckverlustberechnung: Addition der Rohrreibung und Armaturwiderstände für jeden Strang.
6. Festlegung der Einstellungen: Dimensionierung der Pumpen und Berechnung der Stellwerte für Strangregulierventile und Differenzdruckregler.

Für ein Einfamilienhaus mit 10 Heizkörpern dauert dieser Prozess inklusive Dokumentation etwa 4 bis 8 Stunden. Bei größeren Mehrfamilienhäusern können es mehrere Arbeitstage sein. Moderne Planungssoftware kann dabei helfen, die Tabellen automatisch zu befüllen und den Aufwand um bis zu 30 % zu reduzieren.

Warum lohnt sich der Aufwand?

Vielleicht fragen Sie sich: Muss das wirklich so kompliziert sein? Die Antwort lautet: Ja, und zwar aus mehreren Gründen.

Erstens sparen Sie Geld. Laut BIAG-Gutachten und VdZ-Studien führt ein korrekt durchgeführter hydraulischer Abgleich zu Einsparungen von 5 bis 15 % beim Heizenergiebedarf. Bei einem Verbrauch von 20.000 kWh pro Jahr sind das 1.000 bis 3.000 kWh weniger. Das entspricht je nach Tarif einer jährlichen Ersparnis von 100 bis 300 Euro.

Zweitens verbessern Sie den Komfort. Keine kalten Füße mehr im Bad, keine überhitzten Kinderzimmer. Das Wasser verteilt sich gleichmäßig, weil die Widerstände im System ausgeglichen sind.

Drittens erfüllen Sie rechtliche und förderrechtliche Ansprüche. Seit den 2010er-Jahren gilt der hydraulische Abgleich nach VdZ-Verfahren als „anerkannte Regel der Technik“. Viele Förderprogramme für Kesseltausch oder Wärmepumpen verlangen einen dokumentierten Hydraulikplan als Voraussetzung. Ohne ihn riskieren Sie, dass die Förderung gekürzt oder gestrichen wird.

Häufige Fehler in der Praxis

Trotz der klaren Regeln kommen Fehler vor. Ein häufiges Problem ist die Verwendung vereinfachter Skizzen statt echter Hydraulikpläne. Wenn nur grob geschätzt wird („Strang 1 bekommt ca. 600 l/h“), fehlt die Präzision für eine feine Einstellung. Das führt oft zu Strömungsgeräuschen in den Rohren oder dazu, dass die Pumpe unnötig stark arbeiten muss.

Ein weiterer Fehler ist die Ignoranz gegenüber der Pumpenauslegung. Wenn die Pumpe zu schwach ist, erreichen die entferntesten Heizkörper nie die Solltemperatur. Ist sie zu stark, entstehen Geräusche und hoher Stromverbrauch. Der Hydraulikplan liefert die exakte Kennlinie, die die Pumpe erfüllen muss.

Auch die Dokumentation wird oft vernachlässigt. Der Plan sollte nicht nur auf dem Schreibtisch des Planers landen, sondern als Teil der Übergabe an den Bauherrn gehen. Er enthält Datum, Anlagenbezeichnung und alle Einstellwerte. So weiß jeder Handwerker, der später mal an der Anlage schraubt, woran er ist.
