Hand aufs Herz: Wenn Sie den Begriff "Klebetechnik" im Kontext von Elektroinstallationen hören, denken Sie vielleicht an Klebeband oder Silikon. Aber in der Praxis geht es um etwas ganz anderes - um die Crimptechnik. Es ist ein häufiger sprachlicher Irrtum, aber wenn Profis über "Verbindungen" reden, meinen sie fast immer mechanische Pressverbindungen, keine chemischen Verklebungen. Warum? Weil Strom durch Metall fließen muss, nicht durch Klebstoff. Eine schlechte Klebestelle isoliert, eine gute Crimpstelle leitet.
Die Frage ist also nicht, ob man klebt, sondern wie man richtig crimpt. Ob Sie nun einen neuen Schaltschrank verkabeln oder eine alte Steckdose reparieren: Die Wahl des richtigen Werkzeugs entscheidet über Sicherheit, Haltbarkeit und Ihren Blutdruck. Hier erfahren Sie, wann eine simple Handzange reicht, wann die Hydraulik-Presse Pflicht ist und worauf Sie bei Presszangen, Crimpern und Verbindern wirklich achten müssen.
Warum "Kleben" hier fehl am Platz ist
Lassen Sie uns das Missverständnis sofort aus dem Weg räumen. In der Elektrotechnik spricht man von Kontaktsicherheit durch plastische Verformung. Das klingt kompliziert, ist aber simpel: Beim Crimpen werden die feinen Kupferadern eines Kabels in einen metallischen Kabelschuh oder eine Aderhülse gepresst. Der Druck ist so hoch, dass sich das Material verformt und sich Adern und Verbinder fest verzahnen. Ein elektrischer Kontakt entsteht ohne Lufteinschluss.
Klebstoffe hingegen sind Isolatoren. Selbst leitfähige Kleber haben einen höheren Übergangswiderstand als eine saubere Metall-Metall-Verbindung. Bei hohen Strömen würde eine geklebte Stelle heiß werden, der Kleber schmilzt oder verdampft, und die Verbindung bricht ab. Deshalb dominieren im Bauwesen mechanische Techniken. Die Begriffe "Verbinder" und "Klemme" werden oft synonym verwendet, aber technisch gesehen ist ein Verbinder (wie ein Lüsterklemme) oft eine Schraubverbindung, während ein Crimpverbinder eine dauerhafte, unlösbare Pressung darstellt.
Das Werkzeug-Arsenal: Von der Handzange zur Hydraulik

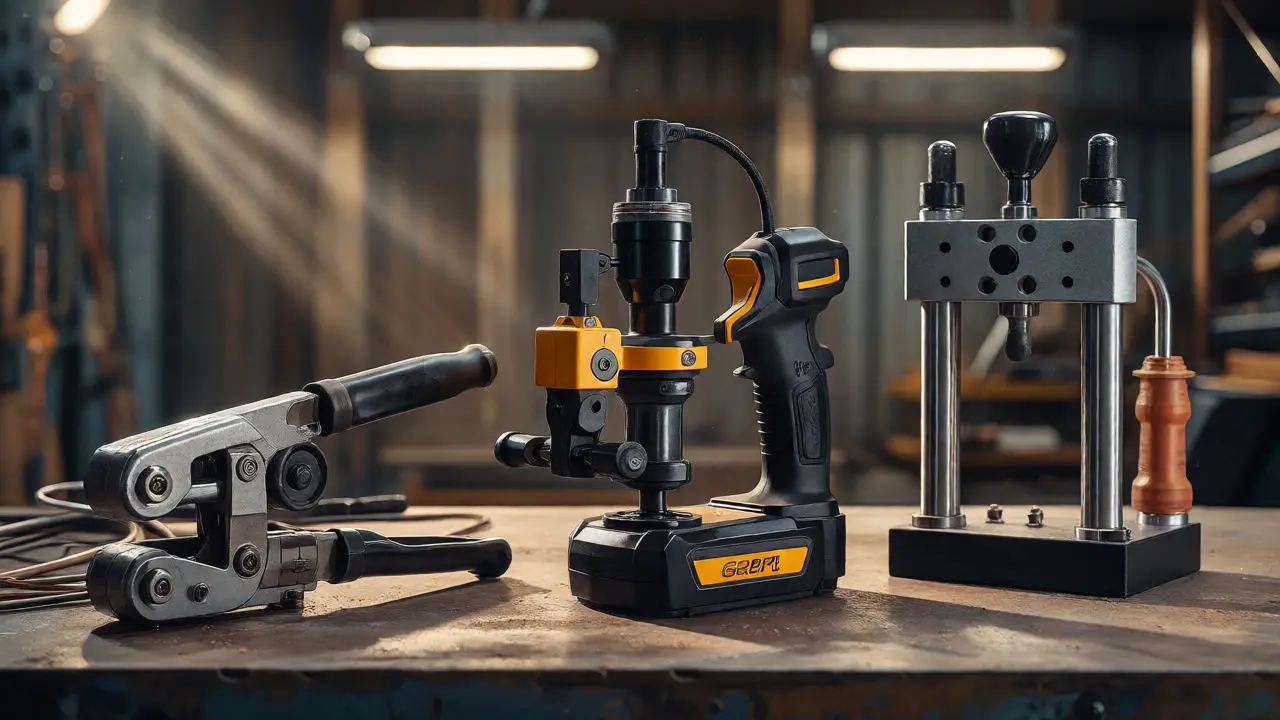

Nicht jedes Kabel braucht dieselbe Kraft. Ein Installateur, der täglich hunderte Verbindungen herstellt, hat andere Anforderungen als der Hobbyheimwerker, der einmal im Jahr eine Lampe anschließt. Wir unterscheiden grob drei Kategorien von Werkzeugen:
- Manuelle Crimpzangen: Ideal für kleine Querschnitte (0,5 mm² bis ca. 16 mm²). Diese Zangen nutzen Hebelgesetze, um mit Muskelkraft genug Druck aufzubauen. Marken wie Knipex oder Lapp bieten hier sehr präzise Modelle.
- Akkubetriebene Presswerkzeuge: Die moderne Mittelklasse. Geräte wie das Haupa SD300-6 kombinieren Mobilität mit hoher Kraft. Sie sind für mittlere bis große Querschnitte geeignet und reduzieren die Ermüdung der Hände erheblich.
- Hydraulische Presszangen: Die Schwergewichte. Mit Druckkräften von bis zu 12 Tonnen meistern sie selbst massive Kabelquerschnitte von 300 mm² und mehr. Ohne diese Technik wäre eine sichere Verbindung bei dicken Starkstromkabeln kaum möglich.
Ein entscheidender Faktor ist die Kalibrierung. Billige Zangen verlieren schnell ihre Präzision. Wenn die Backen nicht exakt schließen, bleibt Luft zwischen Ader und Schuh. Das Ergebnis: Erhöhter Widerstand, Wärmeentwicklung und potenzieller Brandherd. Professionelle Werkzeuge sind auf Wiederholgenauigkeit getestet.
| Merkmal | Manuelle Zange | Akku-Hydraulik | Stationäre Hydraulik |
|---|---|---|---|
| Geeigneter Querschnitt | Bis 16-35 mm² | 16-300 mm² | Über 300 mm² / Spezialfälle |
| Kraftaufwand | Hoch (bei großen Querschnitten) | Gering (motorunterstützt) | Keiner (maschinell) |
| Mobilität | Sehr hoch | Hoch (akkubetrieben) | Gering (oft stativgebunden) |
| Anschaffungskosten | Niedrig (20-100 €) | Mittel bis Hoch (400-1.500 €) | Hoch (ab 1.000 € + Zubehör) |
| Zielgruppe | Heimwerker, leichte Installation | Profi-Elektriker, Gewerbebau | Industrie, Schaltanlagenbau |
Der Prozess: Schritt für Schritt zur sicheren Verbindung
Das beste Werkzeug nützt nichts, wenn die Vorbereitung schlampig ist. Fehler passieren selten beim Pressen selbst, sondern davor. Hier ist der Ablauf, den Sie beachten sollten:
- Abisolieren: Nutzen Sie eine scharfe Abisolierzange (z.B. Knipex). Wichtig: Beschädigen Sie keine einzelnen Kupferadern! Eine abgeknickte Ader reduziert den Leitungsquerschnitt und erhöht den Widerstand lokal.
- Adern vorbereiten: Für feindrähtige Kabel verwenden Sie immer Aderendhülsen. Sie verhindern, dass einzelne Drähte ausfransen und Kurzschlüsse verursachen. Bei starren Kabeln (Draht) entfällt dieser Schritt oft.
- Verbinder wählen: Passen Sie den Kabelschuh exakt zum Querschnitt. Ein "passender" Schuh ist eng, aber nicht klemmend schwer einzuführen. Zu weit bedeutet schlechten Kontakt; zu eng führt zu Materialstress.
- Positionieren: Legen Sie den Verbinder in die richtige Mulde der Zange. Viele professionelle Zangen haben farbcodierte Einsätze (rot, blau, gelb) für verschiedene Querschnitte. Ignorieren Sie diese Farbcodes nicht!
- Pressen: Üben Sie gleichmäßigen Druck aus. Bei hydraulischen Geräten stoppt die Presse oft automatisch bei Erreichen des Soll-Drucks. Bei manuellen Zangen: Bis zum Anschlag drücken. Nicht zögern, nicht wackeln.
Ein oft übersehener Schritt ist die Sichtprüfung. Nach dem Pressen sollte die Form des Verbinders symmetrisch sein. Keine Risse, keine hervorstehenden Adern. Bei kritischen Anwendungen messen Sie den Übergangswiderstand. Nach VDE-Norm sollte dieser unter 1 Milliohm liegen.
Normen und Sicherheit: Warum VDE wichtig ist
Im Bauwesen gilt: Was nicht normkonform ist, ist nicht sicher. Die relevanten Standards sind die VDE 0620 und VDE 0681. Diese regeln die Anforderungen an Steckverbinder und deren Montage.
Seit März 2023 gelten verschärfte Regeln für die Reproduzierbarkeit von Crimpverbindungen. Das bedeutet: Sie können nicht einfach "nach Gefühl" pressen. Das Werkzeug muss kalibriert sein, und die Ergebnisse müssen dokumentierbar sein. Besonders bei Kabelquerschnitten über 95 mm² in Neubauinstallationen wird dies streng kontrolliert. Wer hier spart, riskiert bei der Abnahme Probleme oder im Schadensfall den Versicherungsschutz.
Ein weiterer Aspekt ist die Korrosionsbeständigkeit. Unversilberte Kupferkontakte können oxidieren, besonders in feuchten Umgebungen. Verwenden Sie in solchen Fällen vergoldete oder versilberte Kontakte, oder setzen Sie Dichtungen ein. Auch wenn wir nicht "kleben", spielt die Abdichtung gegen Feuchtigkeit eine Rolle - hier kommen dann doch wieder Dichtmassen oder Schrumpfschläuche ins Spiel, die aber die elektrische Verbindung selbst nicht ersetzen.
Fehlerquellen und Wartung: So halten Ihre Werkzeuge lange
Statistiken des Deutschen Elektroinstallateur-Verbands zeigen, dass falsch gewählte Pressformen für 38% aller fehlerhaften Verbindungen verantwortlich sind. Das passiert, wenn man z.B. eine Hülse für 10 mm² in eine Mulde für 25 mm² legt. Die Verbindung sieht gut aus, ist aber innen locker.
Wartung wird oft vernachlässigt. Hydrauliköl altert, Dichtungen spröden. Ein professionelles Gerät sollte alle 500 bis 1000 Vorgänge oder mindestens einmal jährlich einer Inspektion unterzogen werden. Akkugeräte benötigen spezielle Pflege: Lagern Sie Lithium-Ionen-Akkus weder vollständig leer noch vollgeladen über längere Zeite bei extremen Temperaturen. Auf der Baustelle schützt eine robuste Transportbox vor Staub und Stürzen.
Tipp für Heimwerker: Investieren Sie lieber in eine gute manuelle Zange für kleine Querschnitte als in ein billiges Hydraulik-Set, das Sie nur einmal im Jahr benutzen. Qualität zahlt sich bei Präzisionswerkzeugen immer aus.
Zukunftstrend: Intelligente Crimp-Systeme
Die Digitalisierung macht auch vor der Zange nicht halt. Neue Systeme, wie sie vom Fraunhofer-Institut prognostiziert werden, integrieren Sensoren direkt in das Werkzeug. Diese erkennen automatisch den eingesetzten Verbinder-Typ und passen den Druck an. Manche Geräte speichern die Daten der letzten 100 Pressvorgänge per Bluetooth auf Ihr Smartphone. Das erleichtert die Dokumentation enorm - ein Traum für jeden Elektriker, der Protokolle führen muss.
Obwohl diese "Smart-Crimper" teurer sind, sparen sie Zeit und reduzieren menschliche Fehler. Für den privaten Gebrauch sind sie Overkill, aber im gewerblichen Umfeld werden sie zum Standard. Die Grenze zwischen mechanischem Handwerk und digitaler Überwachung verschwimmt hier zugunsten der Sicherheit.
Brauche ich für jede Kabelgröße eine eigene Zange?
Nein, aber Sie brauchen die richtige Mulde. Viele moderne Crimpzangen haben wechselbare Einsätze oder mehrere Mulden für verschiedene Querschnittsbereiche (z.B. rot für 0,5-1,5 mm², blau für 1,5-2,5 mm²). Wichtig ist, dass Sie die Farbe/Mulde exakt passend zum Kabelquerschnitt wählen. Eine "Universal-Zange" für alles gibt es praktisch nicht, da die Kräfteverhältnisse stark variieren.
Kann ich Crimpverbindungen lösen?
Prinzipiell nein. Eine Crimpverbindung ist eine Kaltverschweißung bzw. plastische Verformung. Sie ist dauerhaft. Wenn Sie die Verbindung trennen wollen, müssen Sie den Kabelschuh abschneiden und neu crimpen. Versuche, ihn abzuziehen, zerstören meist die Adern oder den Verbinder. Das ist auch der Grund, warum man vor dem Pressen doppelt prüfen sollte, ob das Kabel lang genug ist.
Was ist der Unterschied zwischen Aderendhülsen und Kabelschuhen?
Aderendhülsen sind kurze Hülsen, die die Enden feindrähtiger Kabel bündeln, damit sie in Klemmen geschraubt werden können. Kabelschuhe haben eine Öse oder einen Stift und werden fest mit dem Kabel verbunden, um sie dann an einem Bolzen oder Anschlusspunkt zu befestigen. Aderendhülsen sind für Klemmblöcke gedacht, Kabelschuhe für feste Anschlüsse an Transformatoren, Motoren oder Verteilerblöcken.
Ist Klebeband als Isolierschutz über einer Crimpstelle erlaubt?
Ja, aber nur als zusätzliche mechanische Sicherung oder gegen Zugentlastung, nicht als primäre Isolationsersatz. Die eigentliche Isolierung kommt vom Kabelmantel und ggf. Schrumpfschläuchen. Klebeband kann sich lösen oder porös werden. In Feuchträumen oder außen sind Schrumpfschläuche mit Kleberbeschichtung (die aber thermisch aktiviert wird, nicht kalt klebt) besser geeignet.
Wie erkenne ich eine schlechte Crimpverbindung?
Visuell: Sehen Sie einzelne Adern herausragen? Ist die Pressung asymmetrisch? Fühlen Sie Lockerheit, wenn Sie leicht daran ziehen? Elektrisch: Messen Sie den Widerstand. Ist er deutlich höher als erwartet, oder wird die Stelle unter Last warm, stimmt etwas nicht. Eine gute Crimpung fühlt sich fest an und zeigt keine sichtbaren Hohlräume.
