Stellen Sie sich vor: Ein Wasserschaden hat im Keller Ihres Hauses die Elektroverteiler beschädigt. Die Versicherung schickt einen Gutachter, um den Schaden zu begutachten. Der Gutachter fragt nach dem aktuellen Stromlaufplan, der zeigt, welche Leitung wo hin führt. Haben Sie ihn? Wenn nicht, kann es passieren, dass die Regulierung verzögert wird oder sogar abgelehnt wird, weil nicht nachgewiesen werden kann, dass die Anlage sicher war. Diese Situation ist kein fiktives Szenario. Laut einer Studie des Deutschen Zentralinstituts für soziale Fragen (DZI) aus dem Jahr 2022 fehlte in 42 Prozent der privaten Haushalte eine vollständige Dokumentation ihrer elektrischen Anlagen.

Das Dokumentieren Ihrer Elektroinstallation ist keine lästige Bürokratie, sondern Ihr wichtigstes Sicherheitssystem neben den Sicherungen selbst. Es dient als rechtlicher Nachweis, schützt Ihre Haftung und sorgt dafür, dass jeder Handwerker - ob bei einer Reparatur oder einer Erweiterung - genau weiß, was er tut. In Deutschland ist diese Dokumentation gesetzlich verankert und technisch durch strenge Normen geregelt.

Warum die Dokumentation gesetzlich vorgeschrieben ist

Viele Hausbesitzer unterschätzen die rechtliche Tragweite ihrer Elektroanlage. Das Energiewirtschaftsgesetz (EnWG), insbesondere § 49 Absatz 1, verpflichtet Betreiber dazu, Energieanlagen so zu errichten und zu betreiben, dass die technische Sicherheit gewährleistet ist. Dieser Paragraph ist der Grundstein für alle weiteren Vorschriften. Er bedeutet konkret: Sie müssen beweisen können, dass Ihre Anlage sicher ist.

Hier kommen die Normen ins Spiel. Die DIN 18015-1:2020-05 definiert, wie eine ordnungsgemäße Installation in Wohngebäuden dokumentiert werden muss. Diese Norm wurde vom Deutschen Institut für Normung (DIN) gemeinsam mit dem Verband der Elektrotechnik Elektronik Informationstechnik (VDE) entwickelt. Durch die explizite Bezugnahme auf VDE-Vorschriften erhalten diese technischen Regeln quasi-rechtsverbindlichen Charakter, wie § 49 Absatz 2 EnWG festlegt.

Zusätzlich spielt die Niederspannungsanschlussverordnung (NAV) eine zentrale Rolle. Nach § 13 NAV ist der Anschlussnehmer - also Sie als Bauherr oder Eigentümer - gegenüber dem Netzbetreiber für die ordnungsgemäße Errichtung und Instandhaltung verantwortlich. Ohne lückenlose Dokumentation sind Sie im Schadensfall haftbar. Prof. Dr. Jörg Langhammer von der Hochschule Darmstadt betont daher richtig, dass die Dokumentationspflicht "nicht als lästige Formalie, sondern als zentrale Säule der Anlagensicherheit" zu betrachten ist.

Die sechs zwingenden Elemente der Dokumentation

Um den Anforderungen der DIN 18015-1:2020-05 gerecht zu werden, muss Ihre Dokumentation sechs spezifische Elemente enthalten. Fehlt eines davon, gilt die Dokumentation als unvollständig. Hier ist, worauf Sie achten müssen:

• Installationsplan: Eine Übersicht aller Leitungsverläufe und Anschlusspunkte. Dieser Plan zeigt, wo Kabel verlaufen, sodass beim Bohren an Wänden keine gefährlichen Kollisionen auftreten.
• Stromlaufplan: Die detaillierte Schaltschaltzeichnung mit der Belegung der Schutzschalter. Hier sehen Sie, welche Sicherung welches Licht oder welche Steckdose schützt.
• Aufbauzeichnung oder Foto des Verteilers: Ein visuelles Abbild des Verteilungskastens. Seit einigen Jahren sind hochwertige Fotos akzeptabel, solange sie alle Komponenten klar erkennen lassen.
• Erweiterungs- und Änderungsvermerke: Jeder Eingriff in die Anlage muss protokolliert werden. Hinzugefügte Steckdosen oder neue Verbraucher gehören hier rein.
• Prüfprotokolle nach DIN VDE 0100-600: Die Ergebnisse der Messungen bei der Inbetriebnahme. Dazu gehören Isolationswiderstand, Durchgangsprüfung und Funktionstests.
• Empfehlungen für Wartungsintervalle: Besonders die aktualisierte DIN 18015-2:2021-10 verlangt hier erstmals die Dokumentation von Intervallen für Rauchwarnmelder, FI-Schutzeinrichtungen und Überspannungsschutz.

Laut Stefan Euler, Fachautor im Expertennetzwerk Elektrotechnik, muss diese Dokumentation stets dem aktuellen Anlagenzustand entsprechen. Das bedeutet: Sobald Sie etwas ändern, muss die Papierrei auch sofort aktualisiert werden.

Pläne und Zeichnungen: Was muss drauf?

Die grafische Gestaltung Ihrer Pläne ist kein Freiraum für künstlerische Freiheit, sondern streng genormt. Die DIN VDE 0040 (ehemals DIN 40719) regelt die Symbole und Darstellungsweisen. Ein falsch gezeichnetes Symbol kann missverstanden werden und im schlimmsten Fall zu Fehlern bei Reparaturen führen.

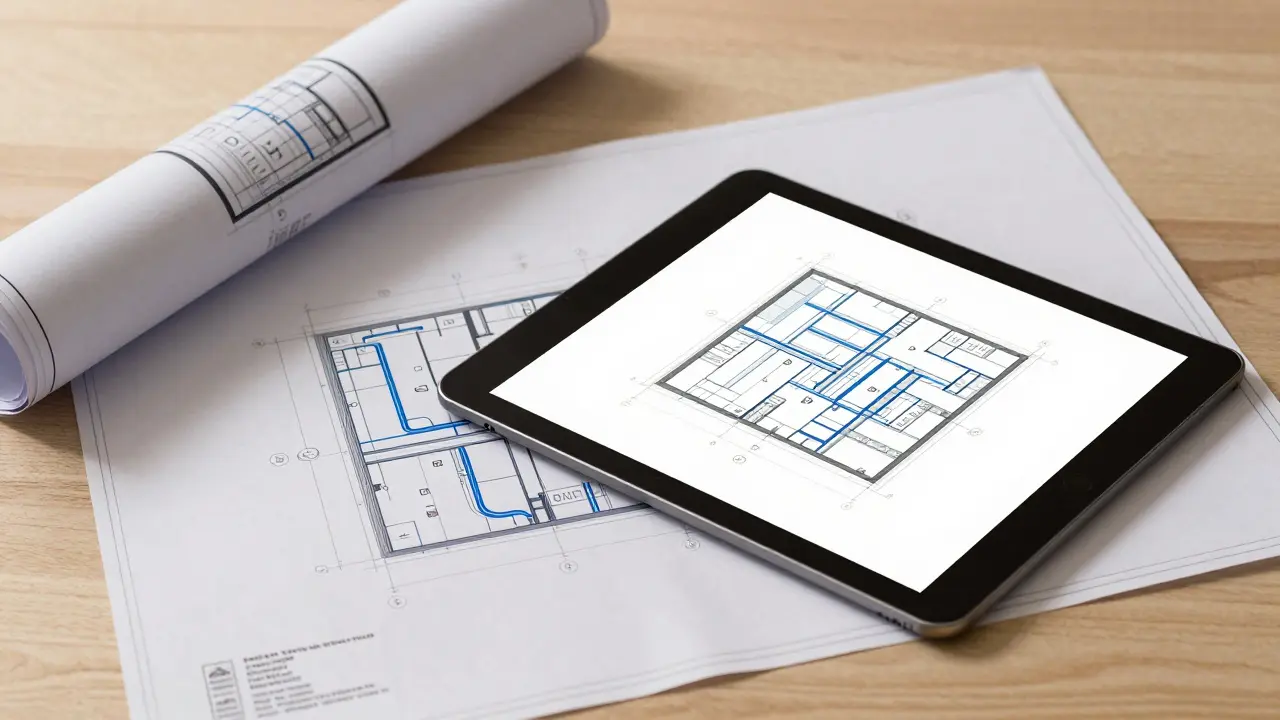

Der Installationsplan sollte idealerweise auf einem Grundriss des Gebäudes basieren. Alle Leitungsverläufe müssen eingezeichnet sein, ebenso wie die Positionen von Steckdosen, Lichtpunkten und Schaltern. Bei der Verlegung von Kabeln gelten zudem konkrete Vorgaben der DIN VDE 0100-520. Für Sonderbauten oder gewerbliche Bereiche kommen zusätzliche Anforderungen der DIN VDE 0100 Gruppe 700 hinzu, die 27 spezielle Normen für Betriebsstätten umfasst.

Ein häufiger Fehler, den 78,2 Prozent der Prüfer laut Statistik des VDE Prüf- und Zertifizierungsinstituts im Jahr 2022 fanden, sind fehlende oder nicht aktualisierte Stromlaufpläne. Stellen Sie sicher, dass jeder Schutzschalter eindeutig beschriftet ist und der Plan zur Realität passt. Wenn Sie unsicher sind, nutzen Sie professionelle Softwaretools wie Hager Ready oder Hagercad. Herstellerangaben zufolge beschleunigen diese Tools die Erstellung und erhöhen die Genauigkeit erheblich.

Fotos und Beschriftungen: Der visuelle Nachweis

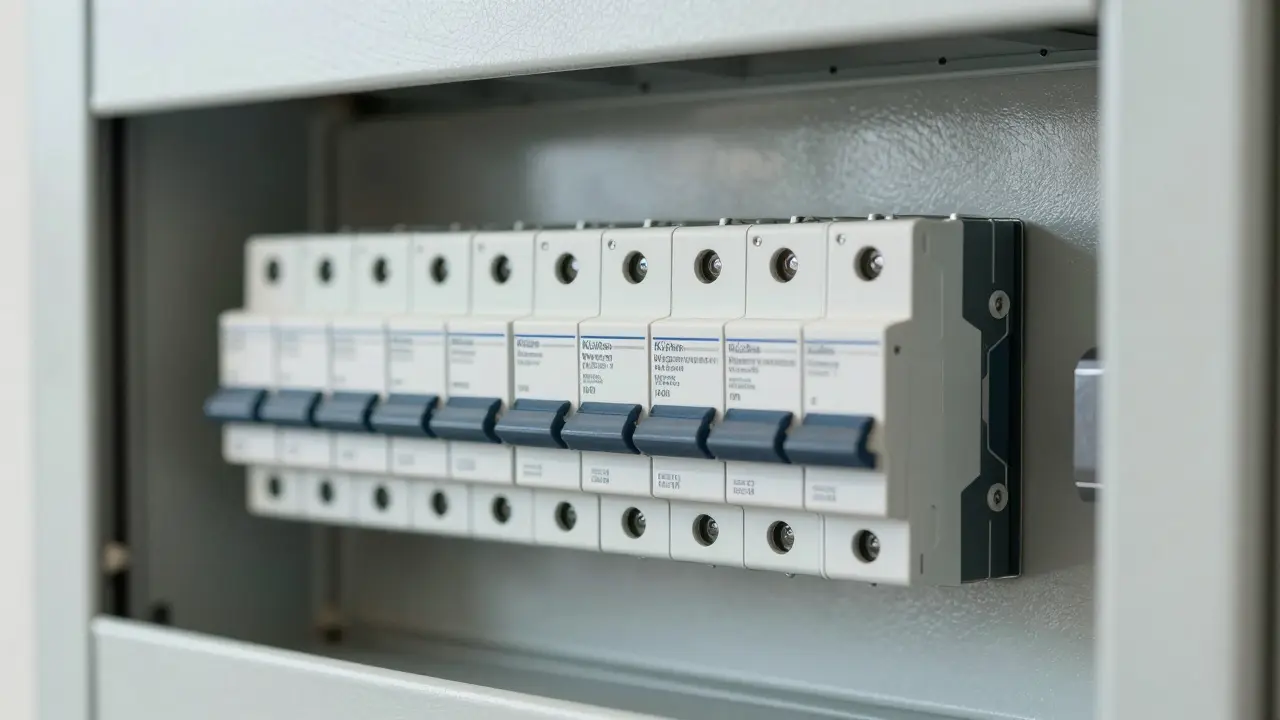

Fotos haben in der Elektroinstallationdokumentation zunehmend an Bedeutung gewonnen. Ein klares Foto des Verteilers ersetzt oft komplexe Aufbauzeichnungen, solange es alle relevanten Details zeigt. Achten Sie darauf, dass das Bild scharf ist, gut beleuchtet und alle Module erkennbar macht. Vermeiden Sie Spiegelungen oder Schatten, die Informationen verdecken könnten.

Beschriftungen sind das Bindeglied zwischen dem Plan und der realen Anlage. Jede Sicherung, jeder Schalter und jede Leitung muss eindeutig identifizierbar sein. Die Beschriftung am Verteiler muss exakt mit dem Stromlaufplan übereinstimmen. Ein klassisches Beispiel: Wenn der Plan sagt "Küche Spülmaschine", darf der Schalter nicht einfach "Steckdose 3" heißen. Diese Präzision verhindert lebensgefährliche Fehler, wenn jemand später einmal an der Anlage arbeitet.

Nutzer berichten positiv über die elektronische Dokumentation. Auf Plattformen wie baunetzwissen.de loben Hausbesitzer die Nachvollziehbarkeit digitaler Lösungen. Digitale Dokumente sind leichter zu aktualisieren und weniger anfällig für Verlust als Papierordner, die im Keller feucht werden können.

Prüfprotokolle und Messwerte: Die harten Fakten

Die technischen Prüfungen nach DIN VDE 0100-600 bilden das Herzstück der Sicherheitsüberprüfung. Ohne diese Werte ist die Installation nicht abgeschlossen. Die wichtigsten Messungen sind:

• Isolationsmessung: Muss mindestens 1 MΩ bei 500 V DC ergeben. Dieser Wert bestätigt, dass die Isolation der Kabel intakt ist und keine Kurzschlussgefahr besteht.
• Durchgangsprüfung des Schutzleiters: Der Widerstand darf maximal 0,5 Ω betragen. Dies stellt sicher, dass im Fehlerstrom ein ausreichender Ableitpfad existiert, damit die Sicherung schnell abschaltet.
• Funktionstest der Schutzschalter: Jedes Gerät muss manuell getestet werden, um seine Ansprechzeit und -stromstärke zu verifizieren.
• Prüfung der Potentialausgleichsanlage: Sorgt dafür, dass alle leitfähigen Teile auf gleichem Potenzial liegen und keine berührungsgefährliche Spannung entsteht.

Laut einer Analyse der Berufsgenossenschaft BG ETEM waren unvollständige Prüfprotokolle in 32,5 Prozent der untersuchten Fälle ein kritisches Problem. Stellen Sie sicher, dass Ihr Elektriker nicht nur misst, sondern auch jeden Wert handschriftlich oder digital in das Protokoll überträgt. Ein leeres Feld ist ein offener Haftungsrisiko.

Digitalisierung und Zukunft der Dokumentation

Die Branche bewegt sich weg vom Papier hin zur digitalen Lösung. Die Einführung der DIN SPEC 91408:2023-02 "Digitale Dokumentation elektrischer Anlagen" markiert einen wichtigen Schritt. Elektronische Formate sind nach aktueller Rechtsprechung des OLG Hamm (Az. 24 U 65/21) voll zulässig. Das erleichtert die Archivierung und den Zugriff erheblich.

Experten prognostizieren eine zunehmende Verknüpfung mit Building Information Modeling (BIM). Bis 2026 sollen Dokumentationsprozesse um 30 bis 40 Prozent effizienter gestaltet werden können. Langfristig sieht das VDE-Institut sogar den Einsatz von Blockchain-Technologie zur Manipulationssicherung der Dokumente vor. Das würde bedeuten, dass jeder Änderungsvorgang zeitgestempelt und unveränderlich gespeichert wird - ein Traum für Versicherungen und Gutachter.

Trotz dieser Fortschritte bleibt die Qualität der Inhalte entscheidend. Wie Thomas Bergmann, Prüfingenieur, kritisch anmerkte, führt die aktuelle Dokumentationsflut bei vielen Betrieben noch immer zu einer bloßen Formsache. Nutzen Sie die Digitalisierung, um Ihre Daten aktiv zu pflegen, nicht nur, um sie abzulegen.

Häufige Fehler und wie man sie vermeidet

Auch erfahrene Handwerker machen Fehler bei der Dokumentation. Die häufigsten Probleme, die in Audits gefunden werden, sind:

• Nicht aktualisierte Pläne: Änderungen an der Anlage wurden durchgeführt, aber die Unterlagen blieben unverändert. Lösung: Machen Sie die Aktualisierung zum festen Bestandteil jedes Auftrags.
• Fehlende Beschriftungen: Schutzschalter sind nicht benannt oder die Namen passen nicht zum Plan. Lösung: Prüfen Sie die Konsistenz vor Abschluss der Arbeit.
• Unvollständige Prüfprotokolle: Messwerte fehlen oder sind unleserlich. Lösung: Nutzen Sie digitale Vorlagen, die Pflichtfelder erzwingen.
• Vergessene Erweiterungsvermerke: Kleine Änderungen wie eine zusätzliche Steckdose werden nicht protokolliert. Lösung: Dokumentieren Sie alles, egal wie klein der Eingriff scheint.

Eine Umfrage des ZVEH zeigte, dass 54,7 Prozent der Betriebe einheitlichere Vorlagen wünschen. Nutzen Sie standardisierte Templates von Herstellern oder Fachverbänden, um diese Lücke zu schließen.
